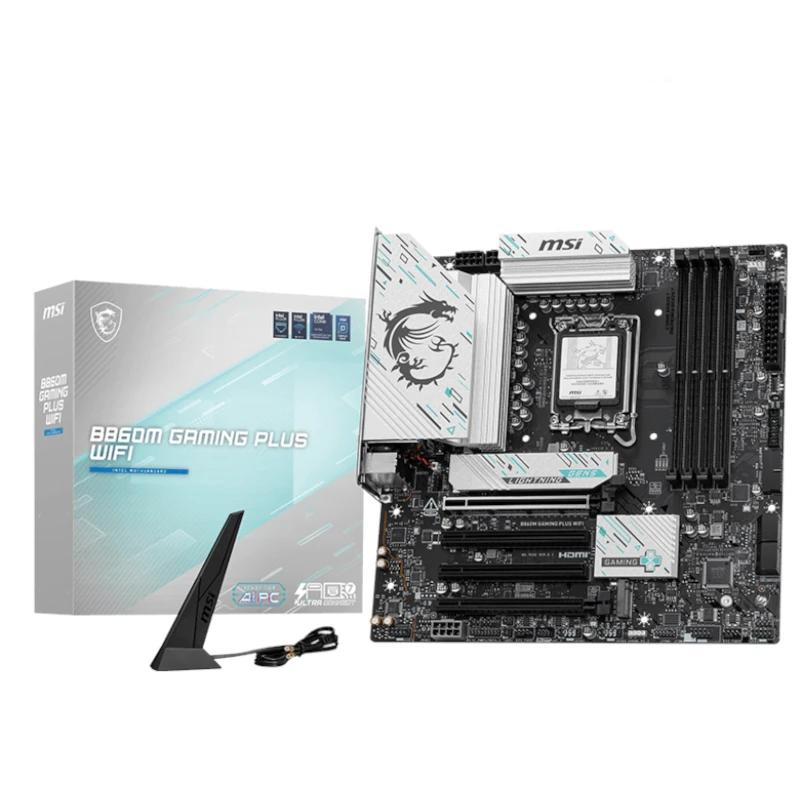

MSI B860M Gaming Plus – WiFi

Descripción y características de MSI B860M Gaming Plus – WiFi

Marca
msi

Modelo
601-7E42-02S

Plataforma
- mATX ( 243.84 mm x 243.84 mm )

Chipset
- INTEL B860

CPU
Soportados
- Compatible con procesadores Intel Core Ultra (Serie 2)

- LGA 1851

Memoria
- 4 x DDR5 UDIMM, capacidad máxima de memoria 256 GB

- Soporte de memoria 8600 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s

- Máx. frecuencia de overclocking:

1DPC 1R Velocidad máxima de hasta 8600+ MT/s

1DPC 2R Velocidad máxima de hasta 7200+ MT/s

2DPC 1R Velocidad máxima de hasta 4800+ MT/s

2DPC 2R Velocidad máxima de hasta 4800+ MT/s

- Soporta velocidad Intel POR y velocidad JEDEC

- Admite overclocking de memoria e Intel XMP 3.0

- Admite el modo de doble canal y controlador dual

- Admite memoria sin búfer y sin ECC

- Soporta CUDIMM

* Las ranuras DIMM de esta placa base solo tienen pestillos de un solo lado.

* La compatibilidad de la memoria y las velocidades admitidas pueden variar según la configuración de la CPU y la memoria. Para obtener información detallada, consulte la Lista de compatibilidad de memoria disponible en la página de soporte del producto o visite https://www.msi.com/support/.

Slots Expansión
- 4 x ranuras PCI-E x16:

PCI_E1 Gen PCIe 5.0 admite hasta x16 (desde CPU)

PCI_E2 Gen PCIe 4.0 admite hasta x1 (desde el chipset)

PCI_E3 Gen PCIe 4.0 admite hasta x1 (desde el chipset)

PCI_E4 Gen PCIe 4.0 admite hasta x4 (desde el chipset)

Gráficos
- 1 x HDMI

Admite HDMI 2.1, resolución máxima de 4K 60 Hz*

- 1 x DisplayPort

Admite DisplayPort 1.4, resolución máxima de 4K 60 Hz*

- 1 x DisplayPort tipo C

Puerto Thunderbolt 4, compatible con DisplayPort 2.1 con UHBR20 a través de USB Type-C, con una resolución máxima de 4K@120Hz / 8K@60Hz*

*Disponible sólo en procesadores con gráficos integrados. Las especificaciones gráficas pueden variar según la CPU instalada.

Puertos E/S,
Conectores
Internos

- 1 x conector de tarjeta Thunderbolt5 (JTBT5, compatible con RTD3)

- 1 x conector de alimentación (ATX_PWR)

- 2 x conector de alimentación (CPU_PWR)

- 1 x conector de alimentación (PCIE_PWR de 8 pines)

- 1 x ventilador de CPU

- 1 x ventilador combinado (ventilador Pump_Sys)

- 3 x ventilador del sistema

- 1 x encabezado EZ Conn (JAF_1)

- 2 x Panel frontal (JFP)

- 1 x Intrusión de chasis (JCI)

- 1 x audio frontal (JAUD)

- 1 x puerto de comunicaciones (JCOM)

- 1 x conector del controlador de sintonización (JDASH)

- 2 x Conector LED RGB V2 direccionable (JARGB_V2)

- 1 x conector LED RGB (JRGB)

- 1 x encabezado de pin TPM (compatible con TPM 2.0)

- 4 x puertos USB 2.0

- 4 x puertos USB tipo A de 5 Gbps

- 1 x puerto USB tipo C de 10 Gbps

Externos

- Puerto de visualización

- Botón Borrar CMOS

- LAN 5G

- Wi-Fi/Bluetooth

- Conectores de audio

- HDMI

- Thunderbolt 4 40 Gbps (Tipo C)

- USB 2.0

- USB 5 Gbps (Tipo A)

- USB 5 Gbps (Tipo C)

- USB 10 Gbps (Tipo A)

Otras
Características
Almacenamiento

- 3 x M.2

Fuente M.2_1 (desde CPU) admite hasta PCIe 5.0 x4, admite dispositivos 2280/2260/2242

Fuente M.2_2 (desde chipset) admite hasta PCIe 4.0 x4, admite dispositivos 2280/2260

Fuente M.2_3 (desde chipset) admite hasta PCIe 4.0 x2, admite 2280 dispositivos

- 4 x SATA 6G

*Consulte el manual para conocer las restricciones del disipador térmico SSD M.2.

LAN Inalámbrica y Bluetooth

- Intel Killer BE1750x Wi-Fi 7

El módulo inalámbrico está preinstalado en la ranura M.2 (Key-E)

Admite MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (320 MHz) hasta 5,8 Gbps

Soporta 802.11 a/ b/ g/ n/ ac/ ax/ be

- Admite Bluetooth 5.4**, MLO, 4KQAM

* La compatibilidad con la banda de 6 GHz puede depender de las regulaciones de cada país y Wi-Fi 7 estará listo en Windows 11 SV3.

** La versión de Bluetooth puede actualizarse; consulte el sitio web del proveedor del chipset Wi-Fi para obtener más detalles. El cronograma de compatibilidad con Bluetooth 5.4 depende del plan MSFT Windows 11.

USB

- 2 x USB 2.0 (Trasero)

- 4 x USB 2.0 (Frontal)

- 2 x USB 5Gbps Tipo A (Trasero)

- 1 x USB 5Gbps Tipo C (Trasero)

- 4 x USB 5Gbps Tipo A (Frontal)

- 1 x USB 10Gbps Tipo A (Trasero)

- 1 x USB 10Gbps Tipo C (Frontal)

Red

- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices

Audio

- Códec Realtek ALC897

- Audio de alta definición de 7.1 canales

Sistema operativo

- Compatibilidad con Windows 11 de 64 bits

Fecha Revisión
14-01-2025 por RTY
