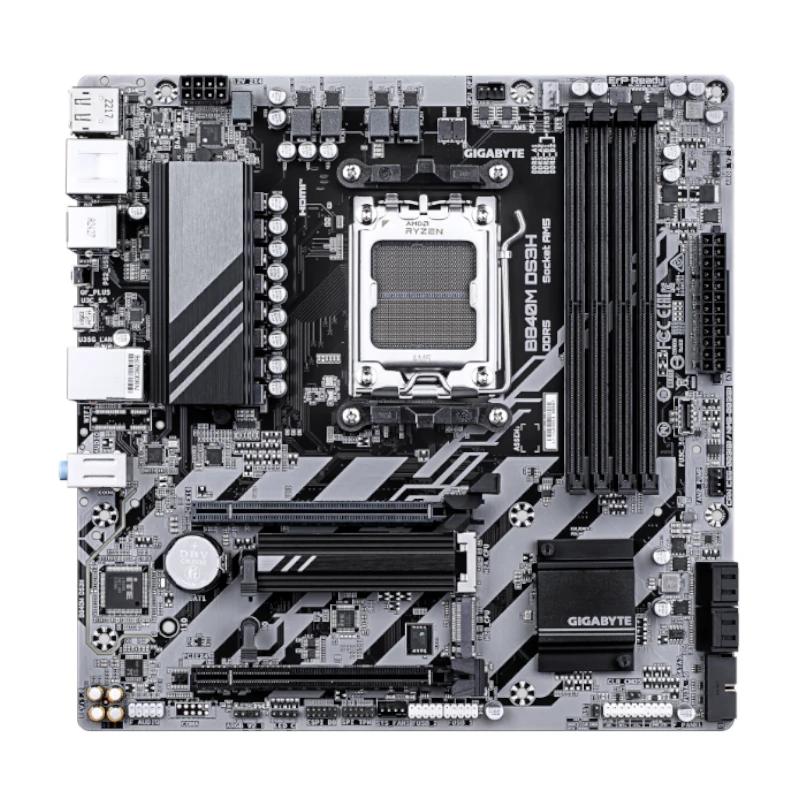

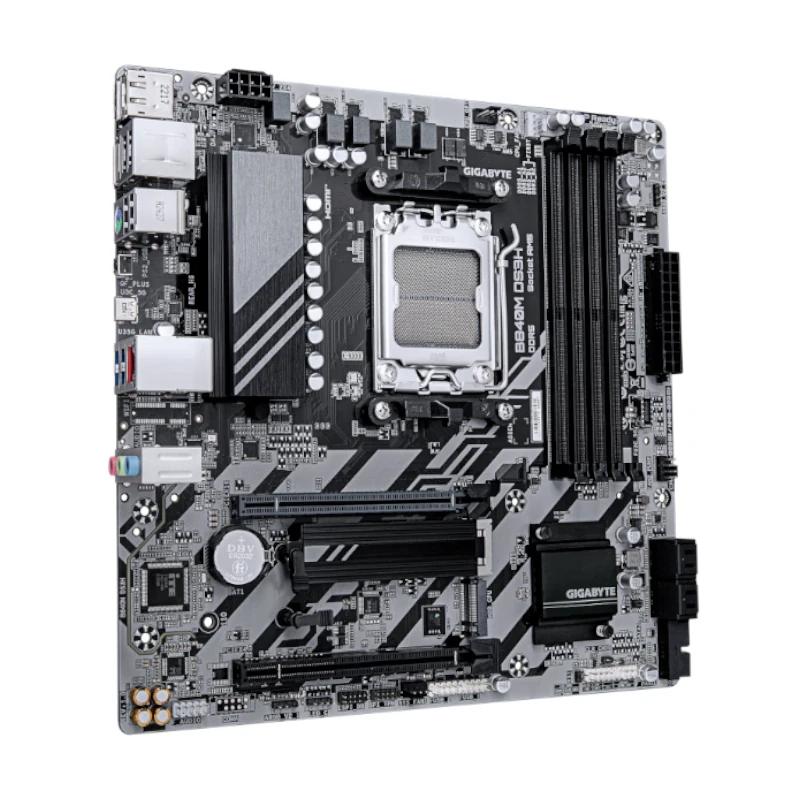

Gigabyte B840M DS3H mATX AM5

Descripción y características de Gigabyte B840M DS3H mATX AM5

Marca
Gigabyte

Modelo
B840M DS3H

Plataforma
- Micro ATX Form Factor; 24.4cm x 24.4cm

Chipset
- AMD B840

CPU
Soportados
- AMD Socket AM5, soporte para:

- Procesadores AMD Ryzen™ serie 9000/

- Procesadores AMD Ryzen™ serie 8000/

- Procesadores AMD Ryzen™ serie 7000

Memoria
- Soporte para módulos de memoria DDR5 8200(OC)/8000(OC)/7950(OC)

/7900(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)

/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400 MT/s

- 4 zócalos DIMM DDR5 que admiten hasta 256 GB

(capacidad de DIMM individual de 64 GB) de memoria del sistema

- Arquitectura de memoria de doble canal

- Soporte para módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y no ECC

- Soporte para perfiles extendidos AMD para overclocking

(AMD Módulos de memoria EXPO™) y Extreme Memory Profile (XMP)

Slots Expansión
- 1 ranura PCI Express x16 (PCIEX16), integrada en la CPU:

- Los procesadores AMD Ryzen™ serie 9000/7000 admiten el modo PCIe 4.0 x16

- Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten el modo PCIe 4.0 x8

- Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten el modo PCIe 4.0 x4

- 1 ranura PCI Express x16, compatible con PCIe 3.0 y funcionando a x4 (PCIEX4)

Gráficos
Procesador gráfico integrado con compatibilidad con gráficos AMD Radeon™:

- 1 puerto HDMI, que admite una resolución máxima de 4096 x 2160 a 60 Hz

* Compatibilidad con la versión HDMI 2.1, HDCP 2.3 y HDR.

** Compatibilidad con puertos compatibles con HDMI 2.1 TMDS nativos.

- 2 x DisplayPort, que admiten una resolución máxima de 3840 x 2160 a 144 Hz

* Soporte para la versión DisplayPort 1.4.

Admite hasta tres pantallas al mismo tiempo

(las especificaciones gráficas pueden variar según la compatibilidad de la CPU).

Puertos E/S,
Conectores
Conectores Internos E/S

- 1 x conector de alimentación principal ATX de 24 pines

- 1 x conector de alimentación ATX de 12 V y 8 pines

- 1 x cabezal de ventilador de CPU

- 1 x cabezal de bomba de refrigeración líquida/ventilador de CPU

- 1 x cabezal de ventilador del sistema

- 1 x cabezal de bomba de refrigeración líquida/ventilador del sistema

- 2 x cabezales de tira de LED RGB Gen2 direccionables

- 1 x cabezal de tira de LED RGB

- 4 x conectores SATA de 6 Gb/s

- 2 x conectores M.2 Socket 3

- 1 x cabezal de panel frontal

- 1 x cabezal de audio del panel frontal

- 1 x cabezal USB Type-C®, compatible con USB 3.2 Gen 1

- 1 x cabezal USB 3.2 Gen 1

- 2 x cabezales USB 2.0/1.1

- 1 x cabezal de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

- 1 x puente de reinicio 1

- Puente de borrado de CMOS

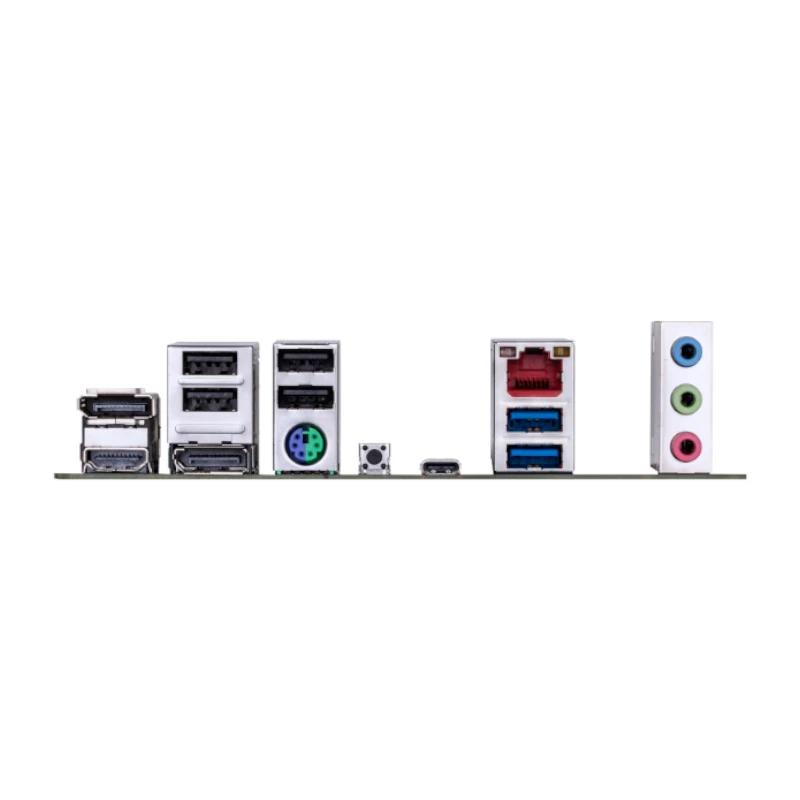

Panel E/S Trasero

- 1 x puerto HDMI (Nota)

- 2 x DisplayPorts (Nota)

- 1 x botón Q-Flash Plus

- 1 x puerto de teclado/mouse PS/2

- 1 x puerto USB Type-C®, con soporte USB 3.2 Gen 1

- 2 x puertos USB 3.2 Gen

- 1 x 4 puertos USB 2.0/1.1

- 1 x puerto RJ-45

- 3 x conectores de audio

Otras
Características
Almacenamiento

- 1 conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo 2580/2280 SSD:

Los procesadores AMD Ryzen™ serie 9000/7000 admiten SSD PCIe 4.0 x4/x2.

Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten SSD PCIe 4.0 x4/x2.

Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten SSD PCIe 4.0 x4/x2 .

- 1 conector M.2 (M2B_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo 25110/22110/2580/2280 SSD: los procesadores AMD Ryzen ™

Serie 9000/7000 admiten SSD PCIe 4.0 x4/x2.

Los procesadores 8000 Series-Phoenix 1 admiten SSD PCIe 4.0 x4/x2

Los procesadores AMD Ryzen™ 8000 Series-Phoenix 2 admiten SSD PCIe 4.0 x2

- 4 conectores SATA de 6 Gb/s

Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe

* RAID 5 solo está disponible en los procesadores AMD Ryzen™ serie 9000.

Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA

Audio

- CODEC de audio Realtek®

- Audio de alta definición de 2/4/5.1/7.1 canales

LAN

- Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

USB

- CPU:

1 puerto USB Type-C®, compatible con USB 3.2 Gen 1 en el panel posterior

1 puerto USB 3.2 Gen 1 en el panel posterior

- Concentrador CPU+USB 2.0:

4 puertos USB 2.0/1.1 en el panel posterior

- Chipset:

1 puerto USB Type-C®, compatible con USB 3.2 Gen 1, disponible a través del conector USB interno

3 puertos USB 3.2 Gen 1 (1 puerto en el panel posterior, 2 puertos disponibles a través del conector USB interno)

4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos

Sistema Operativo

- Compatibilidad con Windows 11 de 64 bits

- Compatibilidad con Windows 10 de 64 bits

Fecha Revisión
10-06-2025 por DR
