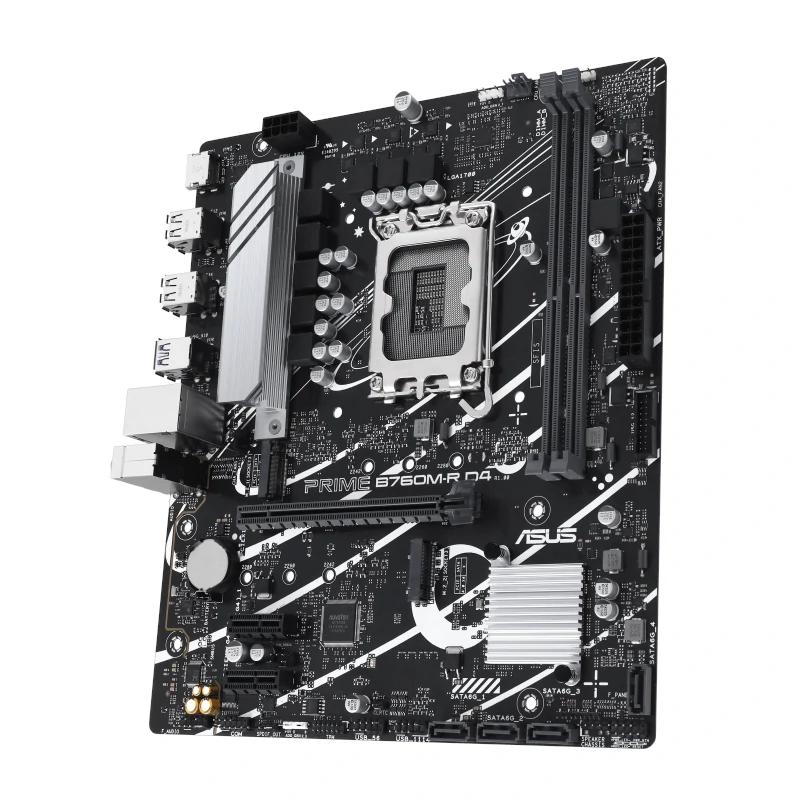

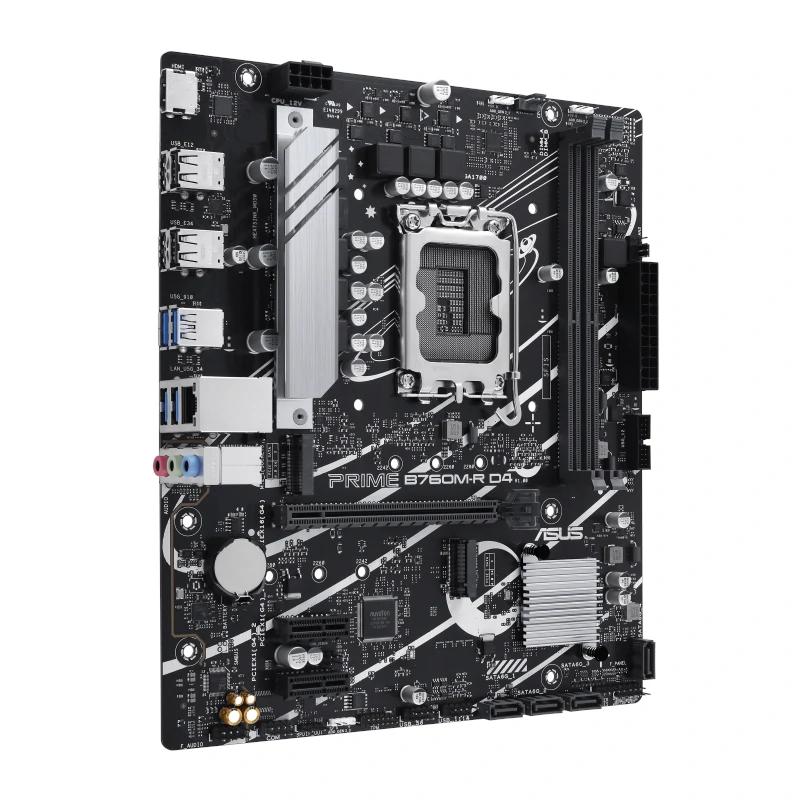

ASUS Placa Base PRIME B760M-R D4 mATX 1700

Descripción y características de ASUS Placa Base PRIME B760M-R D4 mATX 1700

Marca
Asus

Modelo
90MB1HA0-M0EAY0

Plataforma
- micro-ATX ( 24.4cm x 21.1cm )

Chipset
- Intel B760

CPU
Soportados
- Zócalo del procesador: Zócalo LGA1700

- Para procesadores Intel Core de 14.ª y 13.ª generación, procesadores Intel Core de 12.ª generación, Pentium Gold y Celeron

- Admite la tecnología Intel Turbo Boost 2.0 y la tecnología Intel Turbo Boost Max 3.0

* Consulte www.asus.com para ver la lista de soporte de CPU

Memoria
- 2 x ranuras DIMM, máx. 64 GB, DDR4

- 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/ 3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memoria sin búfer, sin ECC*

- Arquitectura de memoria de doble canal

- Admite el módulo de memoria Intel Extreme Memory Profile (XMP)

* Los tipos de memoria admitidos, la velocidad de datos (velocidad) y la cantidad de módulos DRAM varían según la CPU y la configuración de la memoria. Para obtener más información, consulte la lista de soporte de CPU/memoria en la pestaña Soporte del sitio de información del producto o visite https:// www.asus.com/support/.

Gráficos
- 1 x HDMI 2.1

*Las especificaciones gráficas pueden variar entre los tipos de CPU. Consulte www.intel.com para obtener actualizaciones.

Slots Expansión
Procesadores Intel de 14ª, 13.ª y 12.ª generación*

- 1 ranura PCIe 4.0 x16 slot

Conjunto de chips Intel B760

- 2 x PCIe 4.0 x1 slots

* Consulte la tabla de bifurcación de PCIe en el sitio de soporte (https://www.asus.com/support/FAQ/1037507/).

Puertos E/S,
Conectores
Conectores Internos E/S

- Relacionados con el ventilador y la refrigeración

1 x cabezal de ventilador de CPU de 4 pines

2 x cabezales de ventilador de chasis de 4 pines

- Relacionado con el poder

1 x conector de alimentación principal de 24 pines

1 x conector de alimentación de 8 pines +12 V

- Relacionado con el almacenamiento

2 x ranuras M.2 (clave M)

4 x puertos SATA de 6 Gb/s

- USB

1 x cabezal USB de 5 Gbps que admite 2 puertos USB de 5 Gbps adicionales

2 x cabezales USB 2.0 que admiten 4 puertos USB 2.0 adicionales

- Varios

3 x cabezal direccionables Gen 2

1 x cabezal CMOS transparente

1 x cabezal de puerto COM

1 x cabezal de audio del panel frontal (F_AUDIO)

1 x cabezal de salida S/PDIF

1 x cabezal de altavoz

1 x cabezal SPI TPM (14-1 pines)

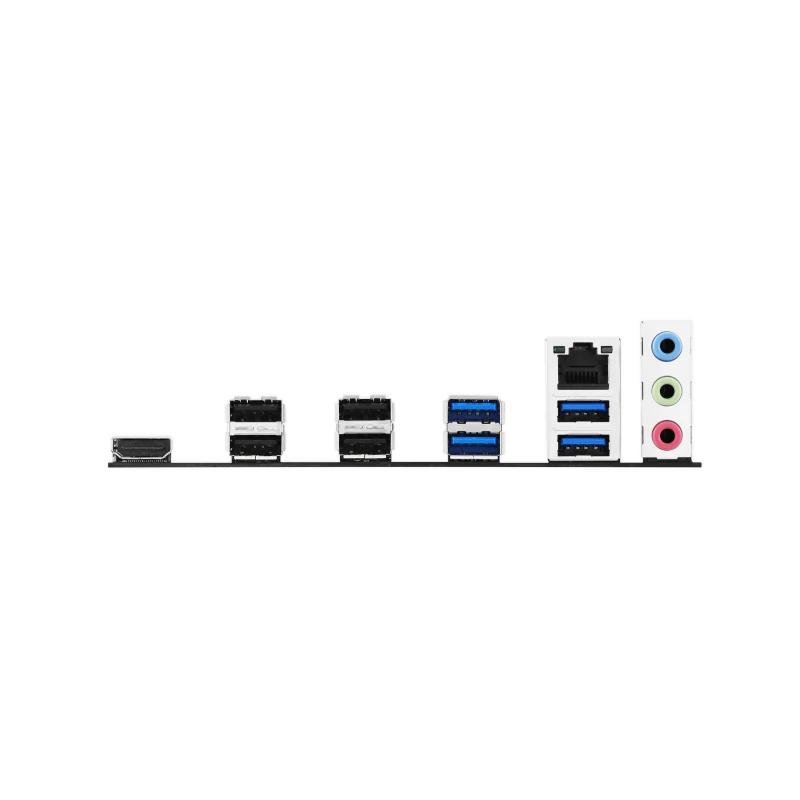

1 x cabezal del panel del sistema de 10-1 pines Panel E/S Trasero

- 4 x puertos USB de 5 Gbps (4 x Tipo A)

- 4 x puertos USB 2.0 (4 x Tipo-A)

- 1 x puerto HDMITM

- 1 x puerto Ethernet Realtek de 2,5 Gb

- 3 x conectores de audio

Otras
Características
Almacenamiento

- Totalmente compatible con 2 ranuras M.2 y 4 puertos SATA de 6 Gb/s*

- Procesadores Intel Core (14.ª, 13.ª y 12.ª generación)

Ranura M.2_1 (Clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)

- Conjunto de chips Intel B760

Ranura M.2_2 (Clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)

4 puertos SATA de 6 Gb/s

* La tecnología Intel Rapid Storage admite SATA RAID 0/1/5/10.

LAN - 1 x Realtek 2.5Gb Ethernet

USB

- USB trasero (8 puertos en total)

4 x puertos USB de 5 Gbps (4 x Tipo A)

4 x puertos USB 2.0 (4 x Tipo-A)*

- USB frontal (6 puertos en total)

1 x cabezal USB de 5 Gbps que admite 2 puertos USB de 5 Gbps adicionales

2 x cabezales USB 2.0 que admiten 4 puertos USB 2.0 adicionales

* El puerto USB_E1, el puerto USB_E2, el puerto USB_E3 y el puerto USB_E4 comparten el ancho de banda.

Audio

- CODEC de audio de alta definición con sonido envolvente Realtek 7.1*

Admite: detección de jack, transmisión múltiple, reasignación de jack en el panel frontal

Admite reproducción de hasta 24 bits/192 kHz

- Funciones de audio

Blindaje de audio

Condensadores de audio premium

Capas de PCB de audio dedicadas

* Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.

Sistema operativo

- Windows 11, Windows 10 de 64 bits

Fecha Revisión
01-02-2024 por RTY
